Einsatz: Schülerexperimente zu Strom, Spannung, elektrischer Leistung und Energie sowie zu elektrischen Schaltungen im Physikunterricht

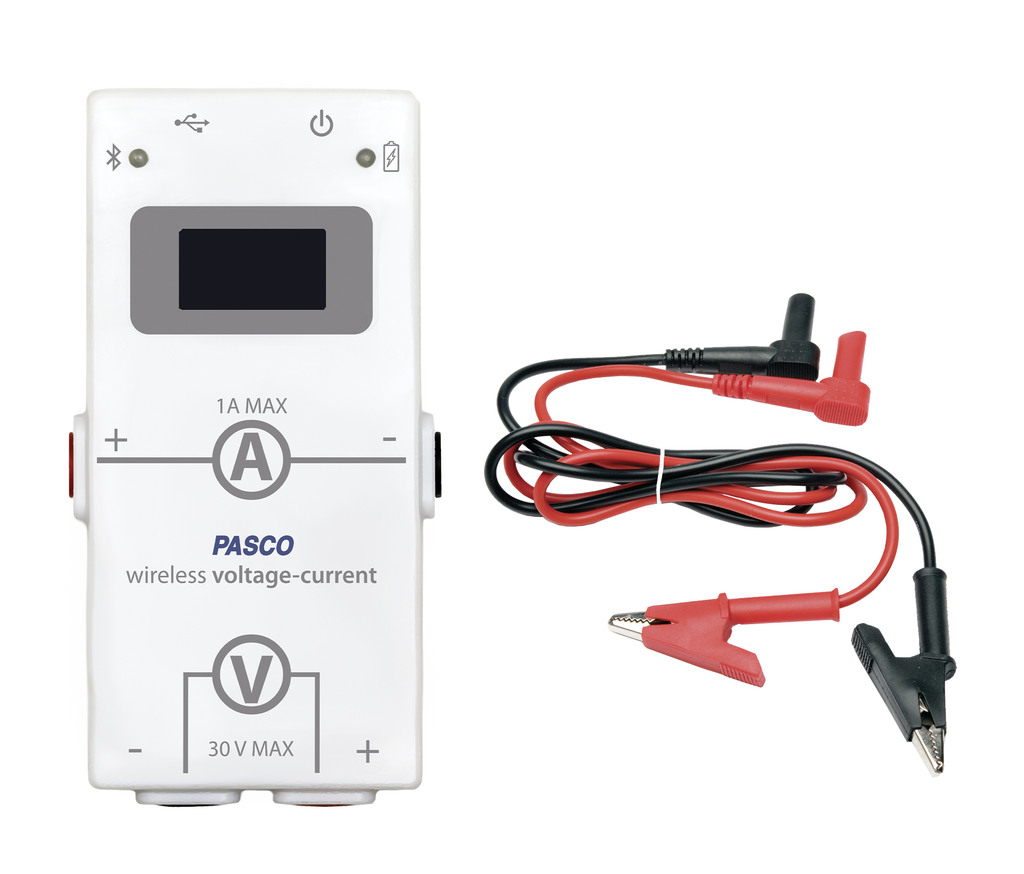

Der PASCO Smart Energiesensor (Strom und Spannung) mit Display ermöglicht die gleichzeitige und synchronisierte Messung von Strom und Spannung. Aus den Messwerten berechnet der Sensor automatisch die elektrische Leistung und Energie. Damit eignet er sich als digitale Alternative zum klassischen Multimeter für quantitative Experimente zur Elektrizitätslehre.

Das integrierte OLED-Display zeigt zwei Messwerte gleichzeitig an und ermöglicht schnelle Messungen auch ohne zusätzliches Endgerät. Der Sensor erkennt im eigenständigen Betrieb automatisch Gleich- und Wechselstromsignale und zeigt bei Wechselstrom RMS-Werte an. Separate und entsprechend gekennzeichnete Anschlüsse unterstützen den korrekten Versuchsaufbau für Strom- und Spannungsmessungen.

Für die digitale Auswertung kann der Sensor über Bluetooth 5.2 oder USB mit einem Endgerät verbunden werden. Über Bluetooth sind Abtastraten bis 10 kHz, über USB bis 50 kHz möglich. Ein integrierter Speicher ermöglicht zudem Datenlogging für Langzeitmessungen.

Der PASCO Smart Energiesensor (Strom und Spannung) mit Display wird in Zusammenarbeit mit der Conatex-Didactic Lehrmittel GmbH angeboten.

Technische Daten

• Messgrößen: Strom, Spannung, Leistung und Energie
• Spannungsmessbereiche: ±5 V und ±30 V
• Auflösung Spannung: 1 mV bei ±5 V; 7 mV bei ±30 V
• Eingangswiderstand Spannung: 1 MΩ
• Strommessbereiche: ±0,1 A und ±1 A
• Auflösung Strom: 0,01 mA bei ±0,1 A; 0,1 mA bei ±1 A
• Eingangswiderstand Strom: 0,1 Ω
• Maximale Abtastrate Bluetooth: 10 kHz
• Maximale Abtastrate USB: 50 kHz
