Einsatz: Schüler- und Demonstrationsexperimente zu Energieumwandlung, elektrischem Strom, Spannung, Leistung sowie Generator- und Motorprinzipien im Physikunterricht

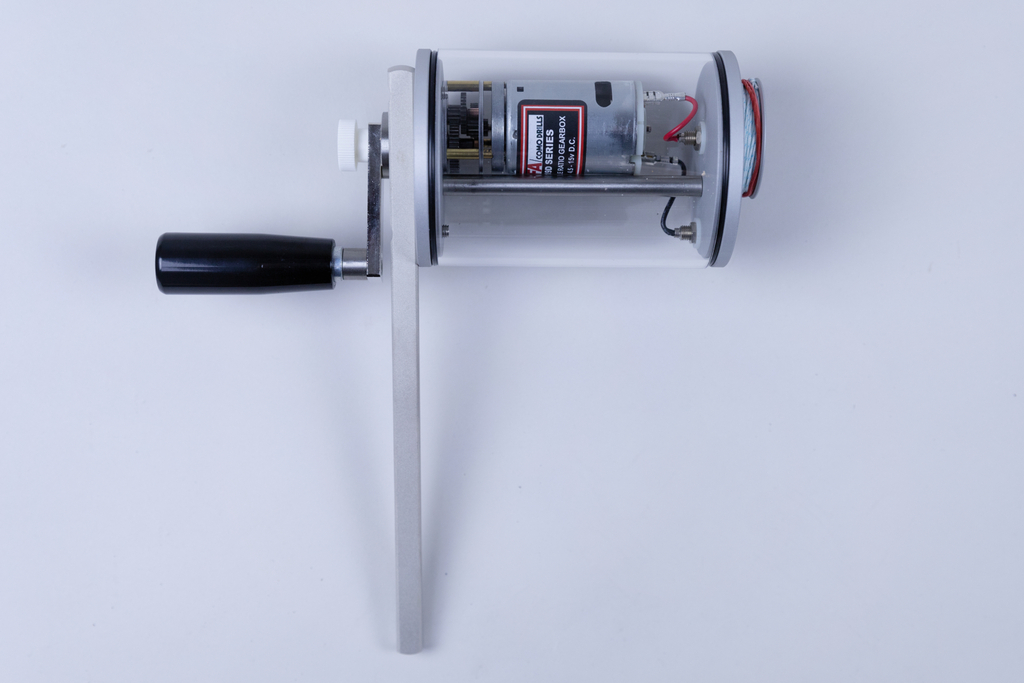

Mit dem DynaMot – handgetriebener Generator erzeugen Schülerinnen und Schüler elektrische Energie durch eigene Muskelkraft. Dadurch werden Zusammenhänge zwischen mechanischer und elektrischer Energie sowie Spannung, Stromstärke, Leistung und Energiefluss unmittelbar erfahrbar.

Über die integrierten 4-mm-Anschlussbuchsen lässt sich der DynaMot mit Lampen, Messgeräten, Elektromotoren und weiteren Experimentierkomponenten verbinden. Damit eignet er sich für Versuche zu Stromkreisen, Reihen- und Parallelschaltungen sowie zur Energieumwandlung und zum Generator- und Motorprinzip.

Der Generator wird über eine Handkurbel und ein geräuscharmes Getriebe mit einer Übersetzung von 30:1 angetrieben. Im Handbetrieb lassen sich Spannungen bis 8 V erzeugen. Bei einer für Schülerinnen und Schüler gut erreichbaren Drehzahl werden laut Hersteller bereits etwa 5 bis 6 V erreicht.

Besonders anschaulich ist die Veränderung des benötigten Kraftaufwands bei unterschiedlichen elektrischen Lasten. So können Lernende unmittelbar erfahren, wie mechanischer Energieaufwand und elektrische Leistungsabgabe zusammenhängen. Der DynaMot ist kurzschlussfest und verfügt über ein transparentes Plexiglasgehäuse, eine Handkurbel und eine integrierte Schnurrolle.

Technische Daten

• Nennspannung Generator: 12 V
• Spannung im Handbetrieb: bis 8 V
• Leerlaufdrehzahl: 14.500 U/min
• Leerlaufstrom: 0,6 A
• Maximaler Wirkungsgrad: 62 %
• Abgabeleistung bei maximalem Wirkungsgrad: 25 W
• Maximale Abgabeleistung: 38 W
• Getriebeübersetzung: 30:1
• Masse: 800 g
• Stativstab: 180 × 10 × 10 mm
